1. Inledning: Nyckelutmaningar i miniatyrmagnetventiler
1.1 Miniatyr vakuummagnetventiler: grunden för precisionskontroll
Miniatyr vakuummagnetventiler spelar en avgörande roll i moderna industriella och vetenskapliga tillämpningar. De ger exakt kontroll av gaser och vätskor i enheter som bärbara ventilatorer, blodanalysatorer, mikrofluidpumpar och automatiserade laboratoriesystem. Deras kompakta design kräver hög tillförlitlighet, låg strömförbrukning och snabb, exakt ventilmanövrering.

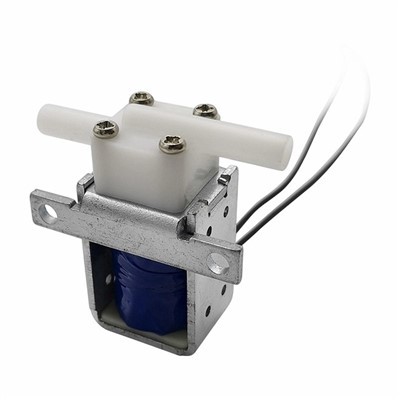

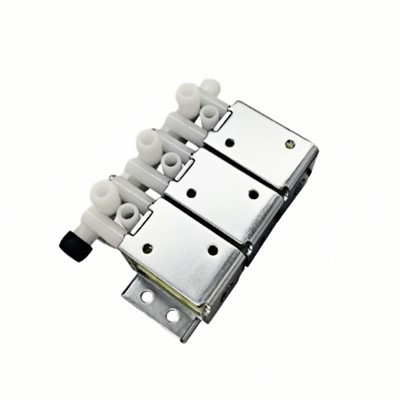

För referens till en verklig-produkt och specifikationer kan ingenjörer konsultera denna miniatyrmagnetventil:2-vägs minimagnetventil 12v
1.2 Kärnfråga: Är DC-motstånd justerbart?
Ja, DC-resistansen för spolen i en 2-vägs miniatyr vakuummagnetventil kan justeras under designfasen. Genom att ändra spolens material, struktur och lindningskonfiguration kan ingenjörer kontrollera motståndet exakt, vilket direkt påverkar ventilens driftsström, magnetiska kraft och responsprestanda.
1.3 Kärnfråga: Minskar ett ökat motstånd strömmen?
Enligt Ohms lag (I=U/RI=U/RI=U/R), när matningsspänningen förblir konstant, kommer en ökning av spolens likströmsresistans att minska konstant-strömmen. Detta förhållande är grundläggande för att förstå efterföljande förändringar i kraft, värmealstring och magnetisk kraft.
1.4 Artikelstruktur och syfte
Den här artikeln undersöker ämnet på djupet, från grundläggande elektriska principer och spoldesign till prestandaeffekter och tekniska strategier, med en verklig-applikation från Pinmotor för att demonstrera det praktiska värdet av resistansoptimering.
2. Elektriska grunder för magnetspolar
2.1 Ohms lag: Grunden för ström och motstånd
Ohms lag(I=U/RI)definierar förhållandet mellan ström, spänning och resistans. Under konstant-likströmsdrift uppträder solenoidspolen huvudsakligen som en resistiv belastning. Driftströmmen beror helt på matningsspänningen (U) och spolens DC-resistans (R).
I miniatyrsolenoidtillämpningar påverkar strömmen direkt den magnetiska kraften och hastigheten på ventilmanövreringen, vilket gör exakt motståndskontroll nödvändig.
2.2 Fysisk grund för DC-motstånd
Spolens DC-resistans uttrycks som:
R=ρL/A
Där:
- ρ=resistivitet hos trådmaterialet
- L=total längd på tråden
- En=tvärsnittsarea- av tråden
Materialval, trådlängd och trådtjocklek är därför de tre huvudfaktorerna som bestämmer spolens DC-resistans.
3. Hur man justerar DC-motstånd: The Art of Coil Design
3.1 Byte av trådmaterial: Välja resistivitet
Olika material har olika resistiviteter, såsom koppar, aluminium och speciallegeringar. Koppar används oftast på grund av dess utmärkta ledningsförmåga, mekaniska styrka och tillverkningsbarhet. Att optimera koppartrådens kvalitet och enhetlighet möjliggör finjustering av motståndet- utan att själva materialet ändras. I vissa hög-precisionstillämpningar kan kopparlegeringar med låg-resistivitet användas för att minska effektförlust och värmealstring.
3.2 Ändra tråddiameter (tvärsnitt): Den mest direkta metoden
Mindre tråddiametrar ökar motståndet, medan större diametrar minskar det. Att välja lämplig emaljerad tråddiameter är den mest enkla och vanligaste metoden för att justera spolresistansen.
3.3 Ändra spolvarv: balanserande längd och magnetisk kraft
Genom att öka antalet spolvarv (N) ökar den totala trådlängden (L), vilket ökar motståndet. Antalet varv bestämmer dock också den magnetiska kraften(F∝N⋅I), så överdrivna eller otillräckliga svängar kan äventyra prestandan. En balans måste upprätthållas inom begränsat utrymme.
3.4 Ändra spolkärnans dimensioner: Balansera utrymme och prestanda
Spolens kärnstorlek bestämmer det tillgängliga lindningsutrymmet, vilket påverkar val av tråddiameter och antal varv. Genom att optimera kärnan kan ingenjörer uppnå en idealisk kombination av motstånd och magnetisk kraft i kompakta konstruktioner.
4. Kedjeeffekterna av DC-motståndsjustering
4.1 Effekt på driftström
Med en fast matningsspänning kommer ökande spolresistans att minska konstant-strömmen (III), vilket utgör grunden för alla efterföljande prestandaförändringar.
4.2 Effekt på strömförbrukning
Kraften ges av:
Ökat motstånd minskar strömmen, vilket avsevärt kan sänka strömförbrukningen-en viktig faktor i bärbara medicinska enheter eller automationssystem med låg-effekt.
4.3 Effekt på magnetisk kraft
Magnetisk kraft (F∝N⋅I) påverkas av ström. Om motståndet ökar och strömmen minskar medan varven förblir konstant, kan den magnetiska kraften försvagas, vilket påverkar ventilens manöverhastighet och hållkraft. Ingenjörer måste noggrant balansera motstånd för tillförlitlig drift.
4.4 Effekt på värmealstring
Värmegenerering (Q=I²Rt) är proportionell mot kvadraten på strömmen. Att minska strömmen genom att öka motståndet sänker värmen avsevärt, förlänger livslängden på spolisoleringen och den övergripande ventilen, vilket ökar tillförlitligheten.
4.5 Effekt på svarshastighet
Spolens svar definieras av tidskonstanten (τ=L/R). Ökat motstånd minskar τ\\tauτ, vilket teoretiskt förbättrar strömstignings- och falltider. Men om den magnetiska kraften är otillräcklig kan den faktiska ventilaktiveringen vara långsammare, så en omfattande bedömning krävs.
5. Tekniska kompromisser-och optimeringsstrategier
5.1 Design baserad på applikationskrav
Applikationer med låg-effekt/låg-värme: Använd spolar med högre-motstånd och PWM eller konstant-ström för att minska effekt och värme.
Applikationer med hög magnetisk kraft / snabb respons: Välj spolar med måttligt eller lägre motstånd, med optimerad kylning för att bibehålla magnetisk effekt.
Utrymmet-begränsat miniatyrdesign: Balansera tråddiameter, varv och kärnstorlek exakt för att uppnå optimal prestanda i trånga utrymmen.
5.2 Koordinering med körkretsar
Intelligenta körstrategier (PWM eller konstant-ström) hjälper till att mildra effekten av motståndsförändringar på magnetisk kraft och kraft, vilket säkerställer stabil och effektiv drift.
5.3 Vikten av material och tillverkning
Emaljerad tråd av hög-kvalitet, exakta lindningstekniker och effektiv värmehantering är avgörande för långtids-stabilitet och tillförlitlighet hos miniatyrmagnetventiler.
6. Pinmotor Medical Device Customer Case
En kund för medicintekniska produkter från Pinmotor använde 2-vägs miniatyrvakuummagnetventiler i en bärbar ventilator. Den ursprungliga designen hade relativt lågt spolmotstånd, vilket resulterade i:
- Överdriven konstant-ström
- Hög energiförbrukning och betydande värmeutveckling
- Minskad tillförlitlighet vid kontinuerlig drift
Genom att justera spolvarven och tråddiametern för att öka DC-motståndet:
- Konstant-tillståndsström minskade med ~25 %, vilket minskar strömförbrukningen
- Magnetisk kraft förblev tillräckligför att på ett tillförlitligt sätt aktivera ventiler
- Värmeproduktionen minskade med ~40 %, förbättra enhetens säkerhet och tillförlitlighet
- Svarstiden höll sig inom designkraven, vilket säkerställer exakt luftflödeskontroll
Detta fodral visar de praktiska fördelarna med optimering av spolresistans. Ingenjörer hänvisade också till specifikationerna för2-vägs miniatyrmagnetventil DC 12 Vför validerings- och urvalsvägledning.
7. Slutsats
DC-resistansen för 2-vägs miniatyrvakuummagnetventilspolar är en kritisk designparameter. Ökat motstånd kan minska driftsströmmen och påverka strömförbrukning, magnetisk kraft, värmealstring och svarshastighet. Genom att kombinera resistansoptimering med exakta drivkretsar och tillverkningstekniker förbättras prestanda och tillförlitlighet i medicinsk utrustning, automatiserade system och mikrofluidapplikationer. När kraven på miniatyrisering, intelligens och hög effektivitet växer, kommer resistansoptimering att förbli ett nyckelfokus i magnetventildesign.
